Sarrera
Sarritan, gure proiektuetan, Arduino plaka bat oso handia da eta gainera errekurtso asko behar ditu. Askoz egokiagoak dira ATtiny familiako mikrokontrolagailu hutsak. Gauza da mikrokontrolagailu horiek programatu egin behar ditugula eta ez daukate es USB porturik eta ez daukagu ere programatzaile egokirik. Gure programatzailea egingo dugu!
Bertsio anitz egin ditugu azken garaietan. Lehenengo, AIP100. ATtiny84, ATtiny85, ATtiny89 eta ATMega328 mikro-kontrolagailuentzat.
Gero AIP200. Azken hau ZIF zokalo batekin. Soilik ATtiny24/44/84/841 eta ATtiny25/45/85 mikrokontrolagailuentzat. Besteak ez genituen erabiltzen. Ikus dezagun!

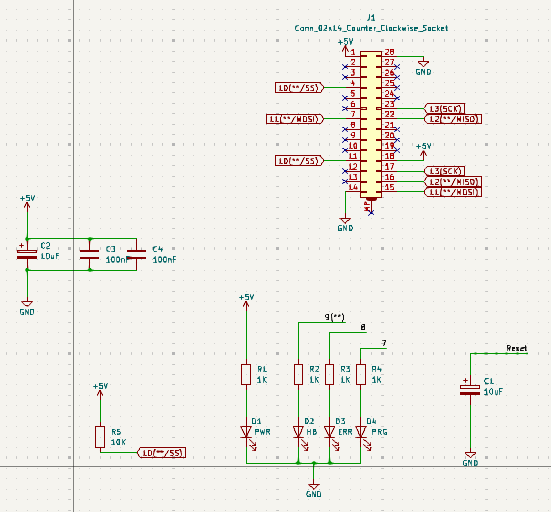

Eskema: Hemen daukagu eskemaren zati inportantea:

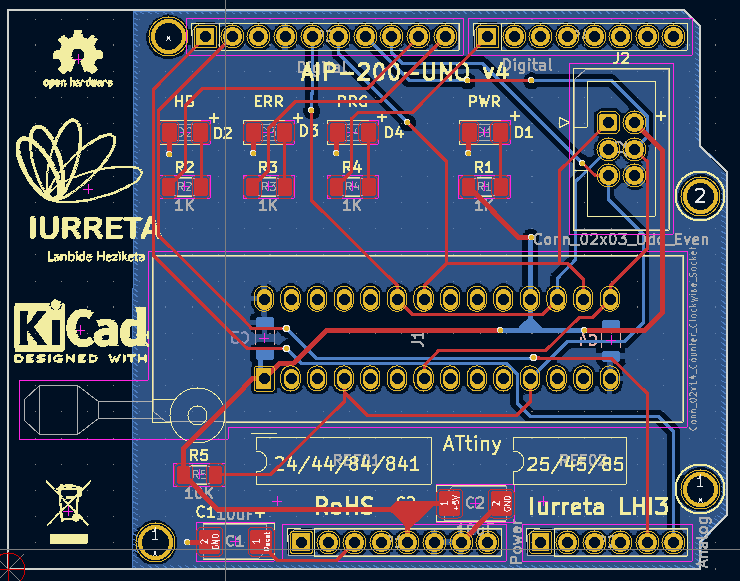

Plaka: Plakaren diseinua ikus dezakegu irudian.

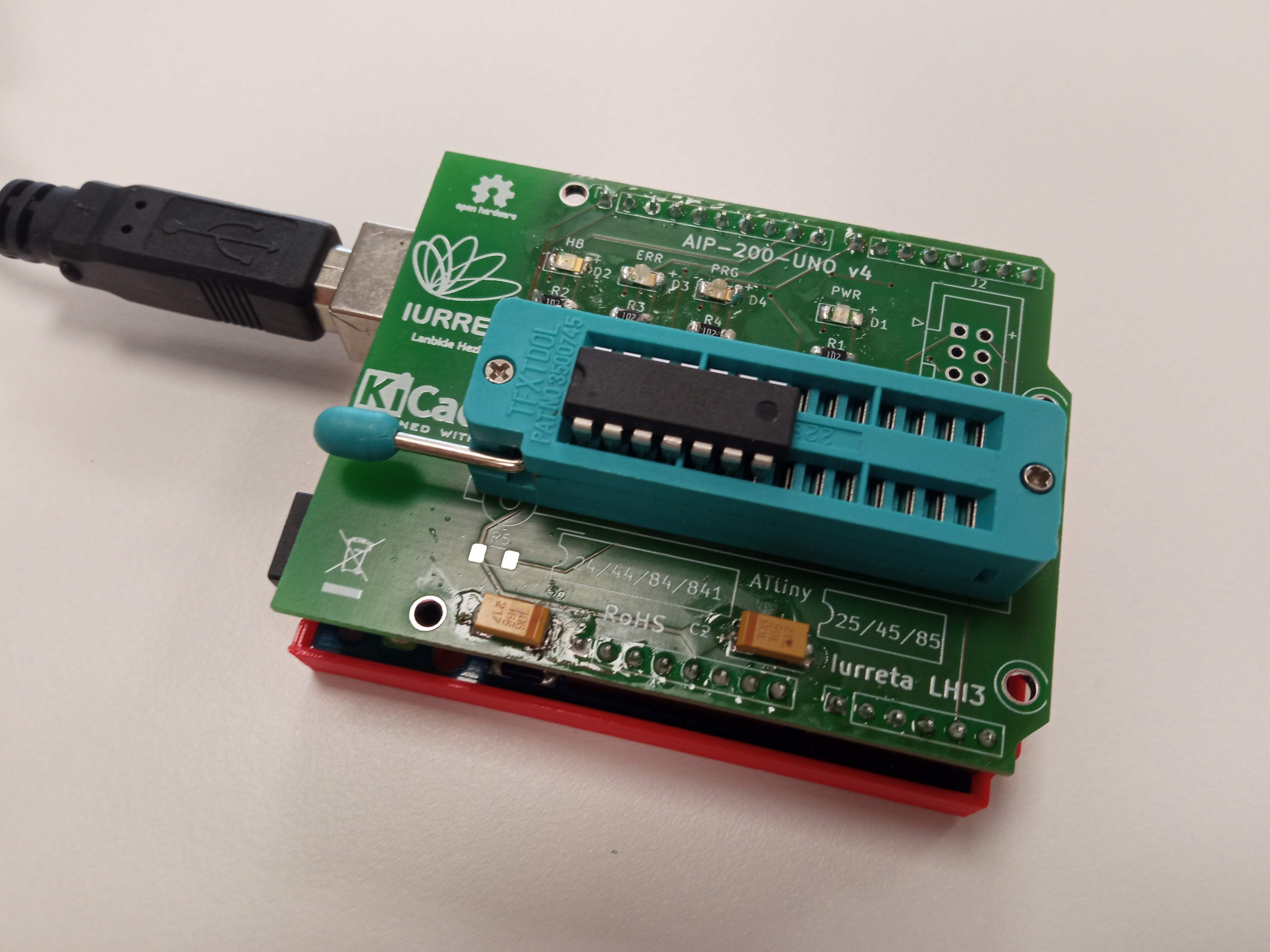

Hona hemen plaka muntatuta eta ATtiny84 txip bat jarrita, programatzeko prest.
Txip hauek programatzeko Arduino inguruneak adibide bezala dakarren ArduinoISP programa erabiliko dugu, SpenceKondek Arduino ingurunerako dituen Txipen definizioak erabiliaz. Hona hemen SpenceKonderen lanaren helbidea: https://github.com/SpenceKonde/ATTinyCore/
Bestalde, plakak AISLERek alemanian eginak dira: https://aisler.net
Proiektuaren diseinua KiCAD programarekin egina dago. Fitxategiak nahi? Hemen dituzu:
Ondo izan!
